گاردان خودرو چیست؟ بررسی تخصصی گاردان، پل گاردان و منجید گاردان

گاردان یکی از قطعات مهم در خودروهای دیفرانسیل عقب و چهارچرخ محرک است که وظیفه انتقال نیروی تولید شده توسط موتور و گیربکس به دیفرانسیل را بر عهده دارد. شاید گاردان در نگاه اول فقط یک لوله فلزی ساده به نظر برسد، اما در واقع باید در شرایط مختلف، نیروی زیادی را با کمترین لرزش و بدون ایجاد ضربه به مجموعه انتقال قدرت منتقل کند.

خرابی گاردان معمولا با علائمی مانند لرزش، صدای تقه، کوبش هنگام شروع حرکت، صدای غیرعادی در سرعت های مختلف و حتی احساس ضربه از قسمت زیر خودرو خودش را نشان می دهد. نکته مهم این است که همیشه مشکل از خود شفت گاردان نیست و در بسیاری از موارد قطعات مصرفی متصل به آن مانند پل گاردان، منجید گاردان یا اتصالات گاردان عامل اصلی خرابی هستند.

گاردان خودرو چه کاری انجام می دهد؟

در خودروهای دیفرانسیل عقب، موتور نیروی تولید شده را از طریق گیربکس به سمت عقب خودرو منتقل می کند. اما گیربکس و دیفرانسیل در دو نقطه متفاوت قرار دارند و به همین دلیل یک قطعه واسط برای انتقال نیرو بین آنها لازم است. این وظیفه بر عهده گاردان است.

گاردان به صورت یک محور چرخان عمل می کند و گشتاور خروجی گیربکس را به دیفرانسیل می رساند. دیفرانسیل نیز این نیرو را به چرخ های محرک منتقل می کند.

گاردان باید بتواند علاوه بر انتقال گشتاور، تغییرات جزئی فاصله و زاویه میان گیربکس و دیفرانسیل را نیز تحمل کند. به همین دلیل در طراحی آن از قطعاتی مانند اتصالات مفصلی، فلنج ها و در برخی خودروها قسمت کشویی استفاده می شود.

چرا گاردان باید انعطاف پذیر باشد؟

هنگام حرکت خودرو، سیستم تعلیق دائما در حال بالا و پایین رفتن است. از طرف دیگر، بدنه و مجموعه دیفرانسیل نیز دقیقا در یک موقعیت ثابت نسبت به یکدیگر قرار ندارند.

اگر گاردان یک میله کاملا ثابت و بدون امکان جبران حرکت بود، کوچک ترین تغییر زاویه یا فاصله میان گیربکس و دیفرانسیل می توانست باعث ایجاد فشار شدید و لرزش شود.

به همین دلیل گاردان به گونه ای طراحی شده است که بتواند تغییرات زاویه ای و حرکتی مشخصی را تحمل کند. هرگونه خرابی در اجزای این سیستم می تواند تعادل محور چرخان را به هم بزند و لرزش ایجاد کند.

اجزای مهم مجموعه گاردان

بسته به مدل خودرو، مجموعه گاردان می تواند از چند قسمت مختلف تشکیل شده باشد. شفت یا محور اصلی گاردان وظیفه انتقال گشتاور را دارد و فلنج ها برای اتصال آن به گیربکس، دیفرانسیل یا سایر اجزای انتقال قدرت استفاده می شوند.

در گاردان های چند تکه، تکیه گاه یا پل گاردان در قسمت میانی قرار می گیرد تا محور را در موقعیت مناسب نگه دارد. بلبرینگ یا یاتاقان میانی نیز امکان چرخش روان محور را فراهم می کند.

در بسیاری از خودروها، قطعه ای لاستیکی مانند منجید یا Flex Disc نیز در مسیر انتقال نیرو قرار دارد تا بخشی از ضربه و تغییرات ناگهانی گشتاور را جذب کند.

به همین دلیل هنگام عیب یابی نباید فقط خود شفت گاردان بررسی شود و تمام اجزای اطراف آن باید مورد توجه قرار بگیرند.

علت های رایج خرابی گاردان چیست؟

گاردان به دلیل انتقال گشتاور بالا، قطعه ای تحت فشار است. با این حال بسیاری از خرابی های آن به مرور زمان و بر اثر فرسودگی اتفاق می افتند.

یکی از مهم ترین عوامل، فرسوده شدن قطعات لاستیکی و یاتاقانی اطراف گاردان است. منجید گاردان و پل گاردان معمولا با گذشت زمان خاصیت اولیه خود را از دست می دهند.

رانندگی مداوم در مسیرهای نامناسب، عبور شدید از دست انداز، ضربه به قسمت زیر خودرو و وارد شدن فشار ناگهانی به سیستم انتقال قدرت نیز می تواند عمر گاردان و متعلقات آن را کاهش دهد.

همچنین رانندگی با شتاب گیری های شدید و وارد کردن گشتاور ناگهانی به چرخ های محرک، فشار بیشتری به اتصالات گاردان وارد می کند.

در برخی موارد نیز مشکل از خود گاردان نیست و عدم بالانس محور، آسیب دیدن اتصالات یا نصب نادرست قطعات باعث ایجاد لرزش می شود.

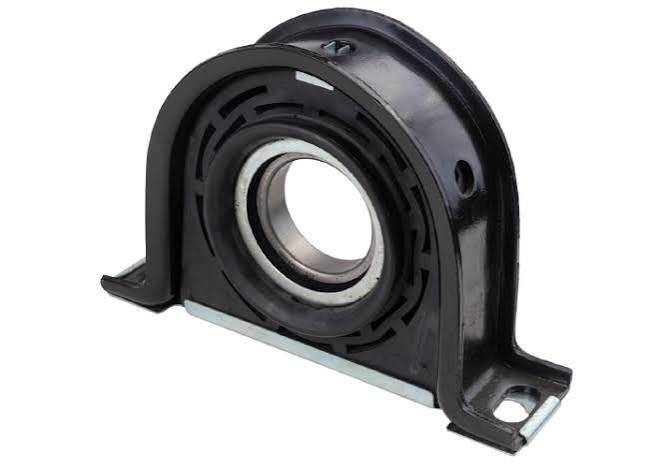

پل گاردان چیست؟

پل گاردان که معمولا به عنوان تکیه گاه یا نگهدارنده بخش میانی گاردان شناخته می شود، وظیفه دارد قسمت میانی محور گاردان را در موقعیت صحیح نگه دارد.

در خودروهایی که گاردان طول زیادی دارد، محور به یک نقطه تکیه گاهی در قسمت میانی نیاز دارد. این مجموعه کمک می کند گاردان هنگام چرخش دچار حرکت و لرزش بیش از حد نشود.

پل گاردان معمولا همراه با یک بلبرینگ یا یاتاقان میانی و بخش لاستیکی نگهدارنده کار می کند. طراحی دقیق آن بسته به نوع خودرو متفاوت است.

در واقع باید بین دو قسمت تفاوت قائل شد: بلبرینگ وظیفه چرخش روان گاردان را بر عهده دارد و قسمت لاستیکی یا نگهدارنده، موقعیت مجموعه را نسبت به بدنه کنترل می کند.

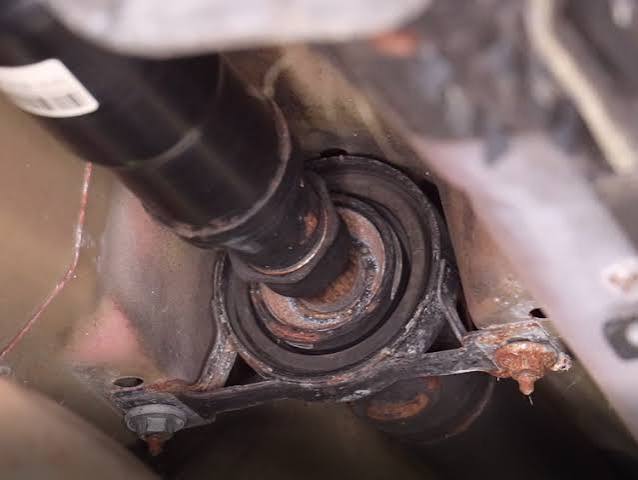

علائم خرابی پل گاردان

خرابی پل گاردان معمولا با لرزش یا صدای غیرعادی از قسمت میانی خودرو خودش را نشان می دهد.

یکی از نشانه های رایج، لرزش در هنگام شتاب گیری است. ممکن است راننده احساس کند لرزش از کف خودرو یا زیر صندلی ها منتقل می شود.

صدای زوزه، ساییدگی یا ضربه نیز می تواند در اثر خرابی یاتاقان یا تکیه گاه گاردان ایجاد شود.

در صورت فرسودگی قسمت لاستیکی پل، گاردان ممکن است حرکت اضافی داشته باشد. این حرکت اضافی در بعضی شرایط باعث ایجاد تقه هنگام شروع حرکت یا تغییر وضعیت بین حرکت رو به جلو و عقب می شود.

اگر پل گاردان برای مدت طولانی با خرابی استفاده شود، فشار بیشتری به سایر قسمت های مجموعه انتقال قدرت وارد خواهد شد.

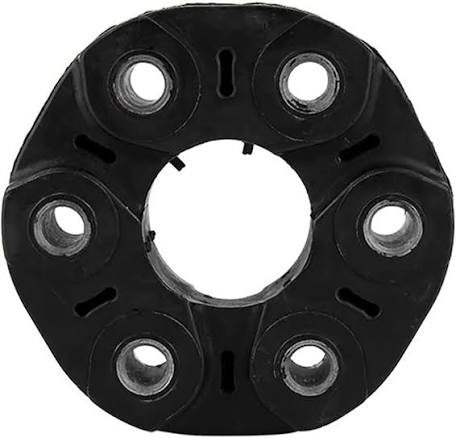

منجید گاردان چیست؟

منجید گاردان یکی از قطعات لاستیکی مهم در سیستم انتقال قدرت است که برای جذب ضربه و کاهش لرزش میان گاردان و سایر قسمت های متصل به آن استفاده می شود.

این قطعه به دلیل ساختار لاستیکی خود، یک قطعه مصرفی محسوب می شود و با گذشت زمان ممکن است دچار ترک خوردگی، پارگی یا تغییر شکل شود.

منجید سالم اجازه می دهد نیرو با کنترل بیشتری منتقل شود و ضربه های ناشی از تغییرات گشتاور تا حدی جذب شوند.

در بعضی خودروها این قطعه با نام Flex Disc یا Guibo شناخته می شود. شکل، ضخامت، تعداد پیچ ها و مشخصات آن بر اساس طراحی سیستم انتقال قدرت متفاوت است و نباید صرفا بر اساس شباهت ظاهری انتخاب شود.

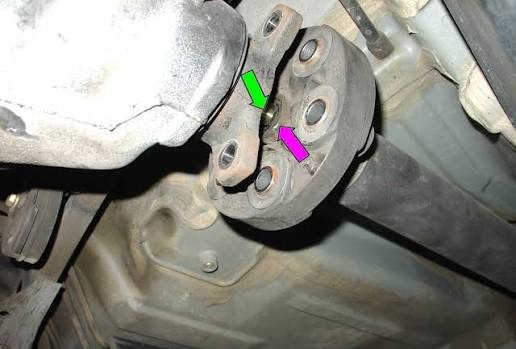

علائم خرابی منجید گاردان

یکی از شناخته شده ترین نشانه های خرابی منجید، تقه هنگام شروع حرکت است. راننده ممکن است هنگام قرار دادن گیربکس در حالت حرکت یا هنگام برداشتن پا از روی پدال گاز، ضربه ای از قسمت زیر خودرو احساس کند.

تقه هنگام تعویض دنده نیز می تواند یکی از نشانه ها باشد، مخصوصا زمانی که گشتاور به صورت ناگهانی در مسیر انتقال قدرت تغییر می کند.

لرزش در هنگام شتاب گیری، احساس ضربه از قسمت زیر خودرو و افزایش صدای انتقال قدرت نیز از دیگر علائم احتمالی هستند.

در صورت مشاهده ترک های عمیق، پارگی اطراف محل پیچ ها، جدا شدن بخش های لاستیکی یا تغییر شکل شدید، منجید باید تعویض شود.

البته این علائم اختصاصی منجید نیستند و می توانند از خرابی پل گاردان، چهارشاخه، اتصالات یا حتی مجموعه دیفرانسیل نیز ایجاد شوند. بنابراین تشخیص قطعه معیوب باید با بررسی کل مجموعه انجام شود.

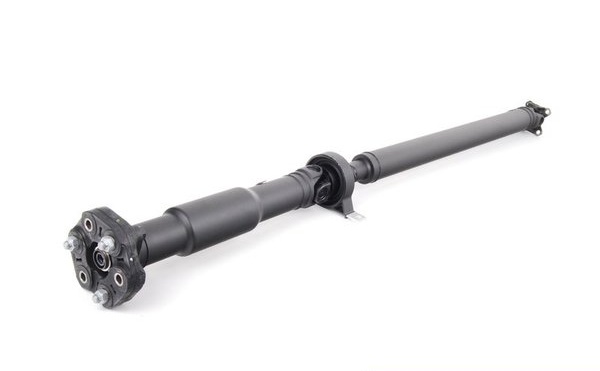

نمونه خرابی گاردان در خودروهای BMW

خرابی گاردان و پل گاردان بی ام و و متعلقات آن در برخی مدل های BMW نیز دیده می شود. برای مثال در بسیاری از مدل های دیفرانسیل عقب BMW، قطعه ای با نام Flex Disc یا Guibo در مسیر انتقال نیرو قرار دارد که یک قطعه لاستیکی مصرفی است و به مرور زمان می تواند ترک بخورد یا پاره شود.

در کنار آن، Center Support Bearing یا تکیه گاه و بلبرینگ میانی گاردان نیز از قطعاتی است که ممکن است دچار فرسودگی شود.

برای نمونه در BMW سری 3 نسل E90، قطعاتی مانند Flex Disc و Driveshaft Center Support به صورت جداگانه در مجموعه انتقال قدرت وجود دارند. در BMW F10 نیز بسته به مدل و پیشرانه، سیستم گاردان می تواند دارای فلکس دیسک و تکیه گاه میانی باشد.

در بعضی مدل های اسپرت BMW مانند M5 F10 و M6 نیز فلکس دیسک گاردان به عنوان قطعه مجزا مورد استفاده قرار گرفته است.

اگر این قطعه فرسوده شود، راننده ممکن است هنگام گاز دادن، برداشتن پا از روی گاز یا تعویض دنده، تقه و ضربه احساس کند. اگر مشکل از تکیه گاه میانی باشد، لرزش معمولا در زمان شتاب گیری بیشتر خود را نشان می دهد.

در BMW X5 نیز بسته به نسل و سیستم انتقال قدرت، قطعات مربوط به نگهداری و اتصال گاردان وجود دارند. بنابراین در صورت مشاهده لرزش یا ضربه از قسمت زیر خودرو، قبل از تعویض گاردان کامل باید فلکس دیسک، تکیه گاه میانی، اتصالات و وضعیت بالانس محور بررسی شوند.

خرابی پل گاردان در Porsche Cayenne

در خودروهای Porsche نیز سیستم گاردان می تواند دچار فرسودگی شود. Porsche Cayenne یکی از نمونه های مناسب برای توضیح این موضوع است.

در نسل 958 کاین، که از سال 2011 تولید شد، مجموعه گاردان دارای تکیه گاه میانی است. قسمت لاستیکی این تکیه گاه با گذشت زمان می تواند فرسوده شود و اجازه دهد محور گاردان حرکت بیشتری نسبت به حالت استاندارد داشته باشد.

نتیجه این خرابی می تواند لرزش هنگام شتاب گیری، ضربه هنگام تغییر بار موتور و صدای کوبش از قسمت زیر خودرو باشد. منجید گاردان پورشه یکی از پر تکرار ترین خرابی ها در پورشه کاین می باشد

در Porsche Panamera و Porsche Macan نیز بسته به مدل و سیستم انتقال قدرت، اجزای مربوط به گاردان و تکیه گاه های آن وجود دارند. بنابراین هنگام عیب یابی این خودروها نیز نباید هر لرزش یا صدای انتقال قدرت را مستقیما به خرابی خود گاردان نسبت داد.

Volvo XC90 و خرابی گاردان

Volvo XC90 نیز مثال خوبی برای اهمیت بررسی گاردان و تکیه گاه میانی است. در نسخه های AWD، گاردان یا Propeller Shaft وظیفه انتقال نیرو به مجموعه دیفرانسیل عقب را بر عهده دارد.

در نسل اول XC90، گاردان چند تکه و تکیه گاه میانی آن می توانند در طول زمان دچار فرسودگی شوند. خرابی قسمت لاستیکی نگهدارنده بلبرینگ میانی باعث می شود گاردان هنگام انتقال گشتاور حرکت بیشتری داشته باشد و لرزش به بدنه منتقل شود.

در XC90 مدل های مختلف، علائم می توانند شامل لرزش هنگام شتاب گیری، صدای کوبش و احساس ضربه از قسمت زیر خودرو باشند. در این خودرو نیز ابتدا باید تکیه گاه میانی، بلبرینگ، اتصالات و وضعیت خود محور بررسی شوند.

در برخی موارد، مشکل از خود گاردان ولوو xc90 است. تاب برداشتن محور، آسیب ناشی از ضربه، خرابی اتصال یا به هم خوردن بالانس می تواند باعث لرزش شدید شود. در چنین شرایطی ممکن است تعمیر یا تعویض خود گاردان ضروری باشد.

تفاوت خرابی پل گاردان و منجید گاردان

گاهی علائم این دو قطعه با یکدیگر اشتباه گرفته می شوند، اما منبع خرابی آنها متفاوت است.

در خرابی منجید، معمولا ترک، پارگی یا تغییر شکل لاستیک و همچنین ضربه هنگام انتقال گشتاور بیشتر مورد توجه قرار می گیرد.

در خرابی پل گاردان، لرزش وابسته به سرعت و شتاب گیری، حرکت غیرعادی قسمت میانی گاردان یا صدای مربوط به بلبرینگ می تواند بیشتر دیده شود.

البته در خودروهایی که هر دو قطعه عمر بالایی دارند، ممکن است پل و منجید همزمان فرسوده شده باشند. در چنین شرایطی تعویض فقط یکی از آنها ممکن است مشکل را به طور کامل برطرف نکند.

آیا خود گاردان هم خراب می شود؟

بله. اگرچه گاردان اصلی معمولا عمر بالایی دارد، اما به هیچ وجه قطعه ای غیرقابل خرابی نیست.

تاب برداشتن محور، ضربه شدید به زیر خودرو، آسیب در اثر تصادف، خرابی اتصالات و از بین رفتن بالانس می تواند عملکرد گاردان را مختل کند.

گاردان باید هنگام چرخش کاملا متعادل باشد. حتی یک تغییر شکل کوچک نیز در سرعت بالا می تواند نیروی گریز از مرکز ایجاد کند و لرزش قابل توجهی به وجود آورد.

در چنین شرایطی تعویض بی دلیل قطعات لاستیکی مشکل را حل نمی کند و ابتدا باید خود محور از نظر تاب، بالانس و سلامت اتصالات بررسی شود.

چه زمانی باید پل و منجید گاردان تعویض شوند؟

برای این قطعات عدد مشخصی از نظر کیلومتر وجود ندارد که بتوان بر اساس آن گفت دقیقا در چه کیلومتری باید تعویض شوند. عمر آنها به مدل خودرو، شرایط رانندگی، کیفیت قطعه و میزان فشار وارد شده به سیستم انتقال قدرت بستگی دارد.

اگر منجید ترک خورده، پاره شده یا تغییر شکل داده باشد، تعویض آن ضروری است. اگر پل گاردان یا بلبرینگ میانی لقی داشته باشد، صدای غیرعادی ایجاد کند یا نتواند گاردان را به شکل صحیح نگه دارد، باید تعویض شود.

در زمان تعمیر، فقط به ظاهر قطعه نگاه نشود. ممکن است لاستیک منجید ظاهرا سالم باشد اما هنگام اعمال نیرو، لقی یا انعطاف غیرعادی داشته باشد.

همچنین پس از باز کردن گاردان، علامت گذاری و حفظ موقعیت اجزای آن اهمیت دارد. در گاردان های چند تکه، مونتاژ اشتباه یا تغییر موقعیت قطعات می تواند باعث ایجاد لرزش شود.

آیا رانندگی با گاردان خراب خطرناک است؟

نادیده گرفتن علائم خرابی گاردان و متعلقات آن تصمیم درستی نیست. یک لرزش کوچک ممکن است در ابتدا فقط به دلیل فرسودگی یک قطعه مصرفی باشد، اما ادامه رانندگی می تواند فشار بیشتری به اتصالات، یاتاقان ها و سایر اجزای انتقال قدرت وارد کند.

اگر لرزش شدید، صدای کوبش، تقه های مکرر یا حرکت غیرعادی گاردان وجود داشته باشد، بهتر است خودرو در اولین فرصت بررسی شود.

به خصوص اگر صدای مکانیکی ناگهانی همراه با لرزش شدید ایجاد شده باشد، ادامه رانندگی می تواند باعث گسترش خرابی و در شرایط شدیدتر آسیب به سایر قسمت های سیستم انتقال قدرت شود.

جمع بندی

گاردان یکی از اجزای اصلی سیستم انتقال قدرت در خودروهای دیفرانسیل عقب و چهارچرخ محرک است و وظیفه انتقال نیروی گیربکس به دیفرانسیل را بر عهده دارد. پل گاردان، یاتاقان میانی و منجید گاردان نیز نقش مهمی در کنترل حرکت، جذب لرزش و انتقال نرم نیرو دارند.

خرابی این قطعات معمولا با لرزش، تقه، کوبش، صدای غیرعادی یا ضربه هنگام شروع حرکت و شتاب گیری همراه است. با این حال تشخیص دقیق تنها بر اساس یک علامت امکان پذیر نیست و باید کل مجموعه گاردان، اتصالات و تکیه گاه های آن بررسی شود.

در بسیاری از موارد، مشکل با تعویض یک قطعه مصرفی مانند منجید یا پل گاردان برطرف می شود و نیازی به تعویض خود گاردان نیست. در خودروهایی مانند BMW، Porsche و Volvo XC90 نیز همین موضوع اهمیت دارد؛ زیرا یک تکیه گاه یا قطعه لاستیکی فرسوده می تواند علائمی شبیه خرابی خود گاردان ایجاد کند.

به همین دلیل بهترین روش این است که قبل از سفارش گاردان کامل، ابتدا منجید، پل گاردان، بلبرینگ میانی، اتصالات، وضعیت محور و بالانس آن بررسی شود. تشخیص دقیق در این مرحله می تواند هم هزینه تعمیر را کاهش دهد و هم از آسیب های بعدی به سیستم انتقال قدرت جلوگیری کند.
